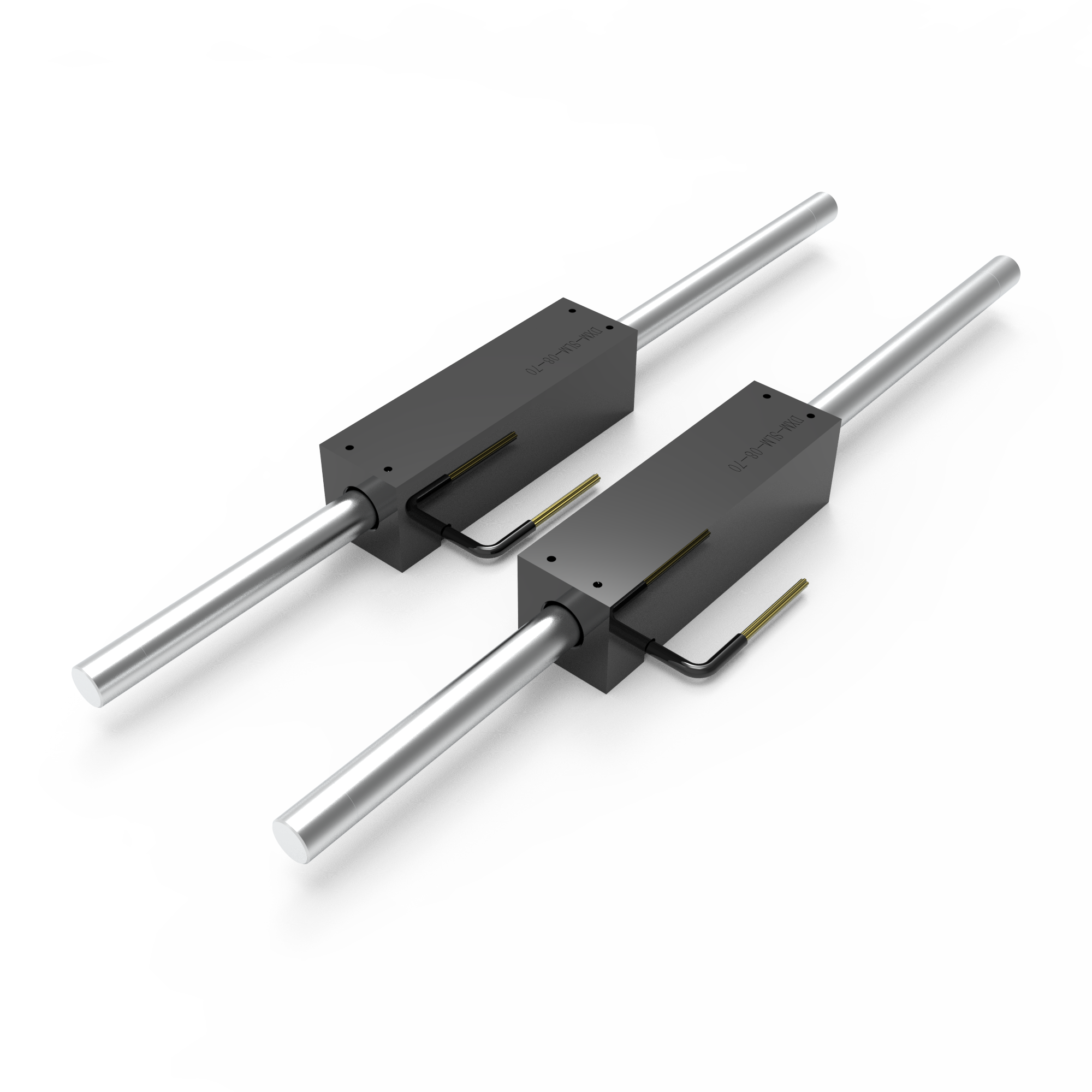

DXM-SLM-08-70-S1
圆筒型直线电机及模组是工业位移控制的一种理想解决方案。磨损小、噪音低、速度快、精度高，比传统滚珠丝杆有更好的性能和可靠性，比传统气缸有更好的控制灵活性。其主要应用于:包装、物料运输、自动化装配、生物医学、半导体和机器人。
专利产品
ISO9001认证
高性价比
短交期
型号
尺寸图
规格参数
| 性能名称 | 单位 | 性能参数 |
|---|---|---|
| 绕组代码 | S1 | |
| 持续推力 | N | 3.9 |
| 持续电流 | Arms | 0.88 |
| 峰值推力 | N | 15 |
| 峰值电流 | Arms | 3.40 |
| 推力常数 | N/Arms | 4.43 |
| 反电势常数 | V(pk)/m/s | 3.62 |
| 电阻 | Ohms L-L | 9 |
| 电感 | MhL-L | 1.7 |
| 电气时间常数 | ms | 0.19 |
| 极距（360°） | mm | 30 |
| 线圈允许最高温度 | ℃ | 120 |
| 吸引力 | KN | 0 |
| 热阻系数 | ℃/W | 17.3 |
| 动子重量 | Kg | 0.08 |
| 定子重量 | kg/100mm | 0.04 |
| 动子长度A | mm | 70 |
| 动子宽度B | mm | 20 |
| 安装螺距P | mm | 64 |
| 安装螺距P1 | mm | 10 |
| 杆直径d | mm | 8 |
| 动子内孔直径D | mm | 9 |
| 杆长度Max | mm | 274 |
| 安装螺孔M | mm | 4-M2深5 |
| 杆支撑长度L2 | mm | 10 |
| 杆长度计算 | mm | S（行程）+A（动子长度）+2*L2 |
备注:Hal组件为可选部件
