DB系列

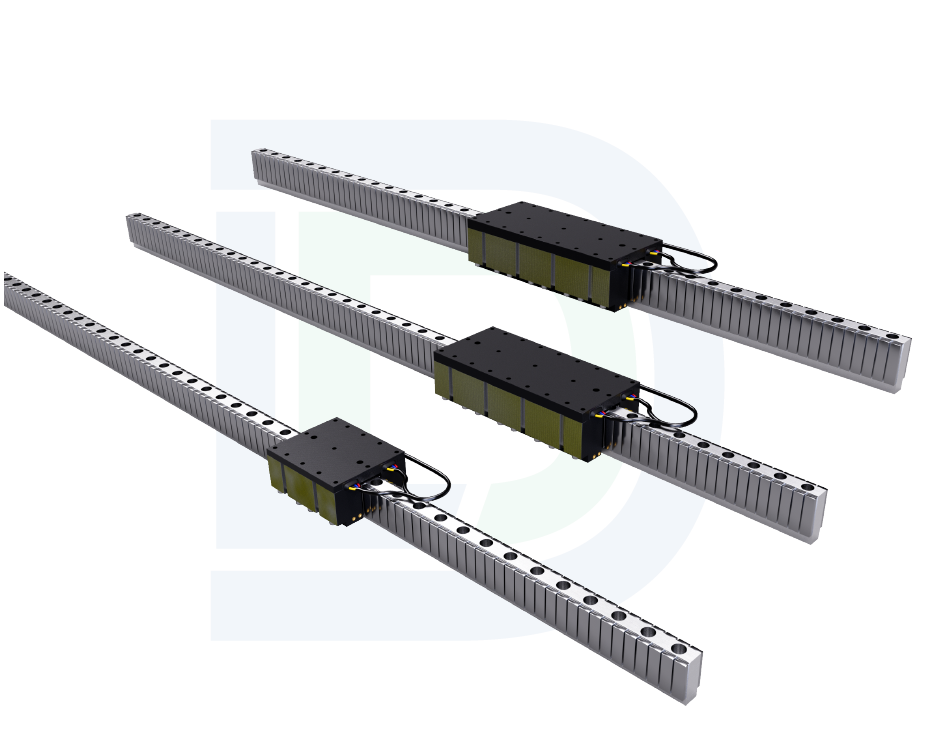

中间磁铁型直线电机
DB系列电机自身可消除磁吸引力,避免单边平板动定子法向吸力对导轨的压力,由此可降低对导轨的要求,具备业界领先的推力密度,动子散热效果好,定子质量轻,适合应用于高速贴片、贴标、点胶、激光切割等横梁轴。
  • 专利产品

  • ISO9001认证

  • 高性价比

  • 短交期

型号
型号 持续推力(N) 峰值推力(N) 动子长度(mm) 动定子总宽度(mm) 动定子总高度(mm)
DB-MIC98-40-S11203409879.640了解更多
DB-MIC98-55-S12005309881.655了解更多
DB-MIC98-75-S1280800988575了解更多
DB-MIC182-40-S123068018279.640了解更多
DB-MIC182-55-S1390106018281.655了解更多
DB-MIC182-75-S154016001828575了解更多
DB-MIC266-40-S133094026679.640了解更多
DB-MIC266-55-S2550160026681.655了解更多
DB-MIC266-75-S1/S275022002668575了解更多

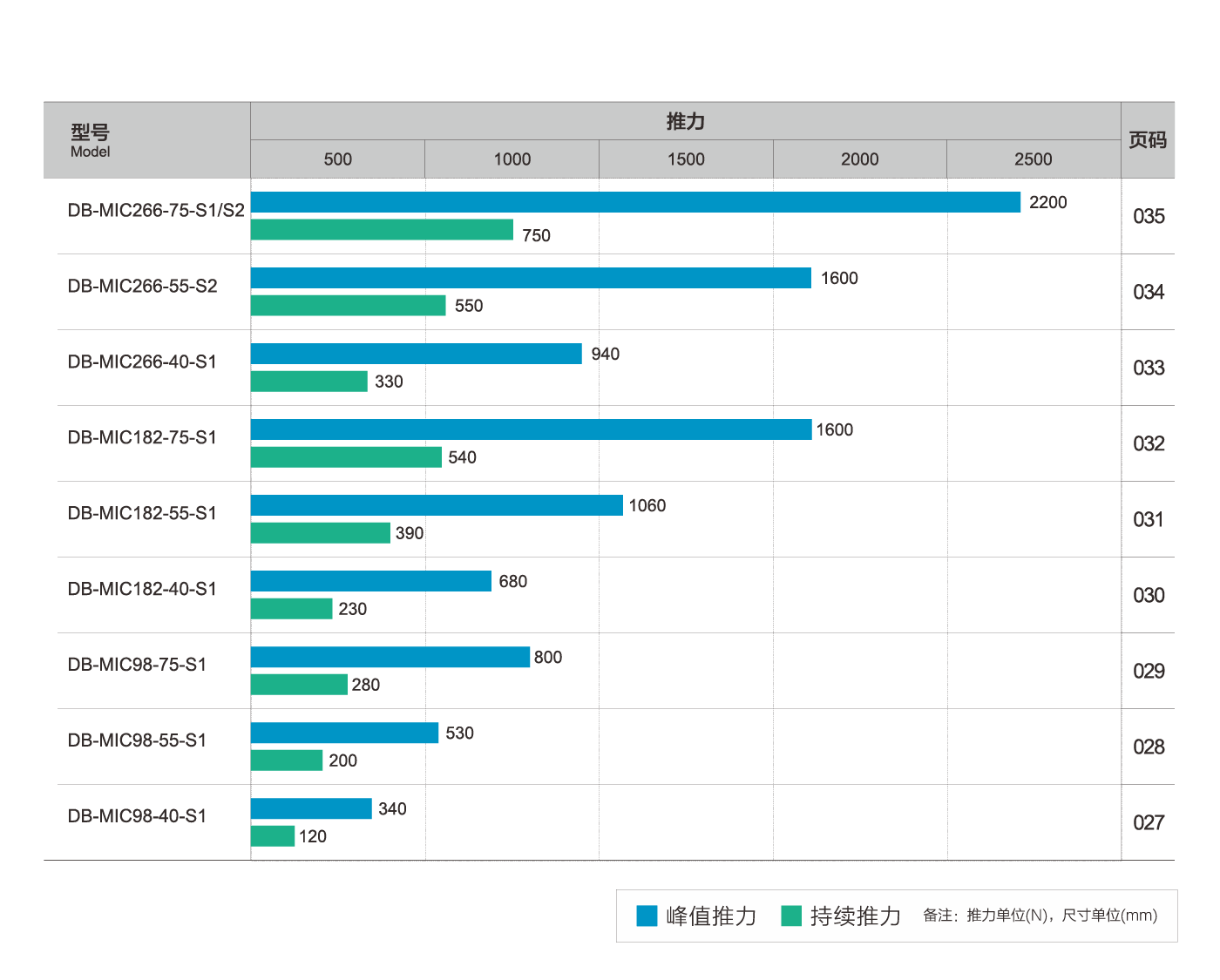

推力图
Dimension drawing of magnetic track

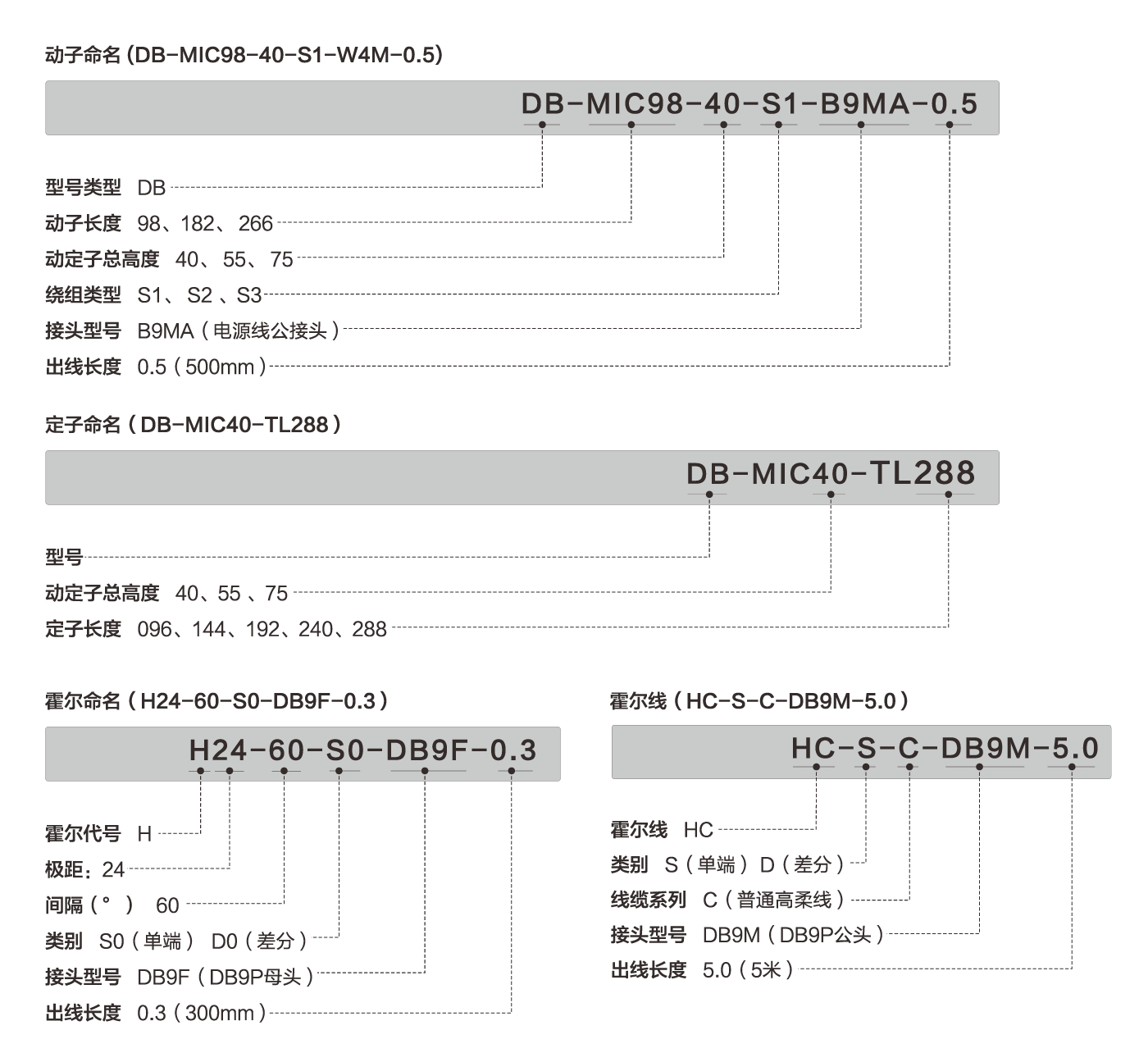

命名规则
The naming rules

线马网站后台产品上传标准_画板 7.png

注意事项
Use notes

1、动子默认0.5米散线出货;

2、动力电缆线外径7.5mm Min,Hall电缆线外径4.5mm MAX;电缆线连接采用接插式,电缆长度随客户制定,需单独定购;

动力线电缆线型号:PC-C-07-04-B9FA-5.0Hall

电缆线型号:HC-S-C-DB9M-5.0

4、Hall为可选择部件,需单独订购,型号:H24-60-S0-DB9F-0.3:5、动力电缆及Hall电缆靠近接头部分需固定,运动过程中接头部分不允许受力:动力电缆静态弯曲半径:R15mm Min;

动态弯曲半径R50mm Min;

Hall电缆静态弯曲半径:R8mm Min;动态弯曲半径R40mm Min;

MIC系列极距:24mm(N-N);

长行程时建议优先采用长的定子拼接;

注意动子螺丝孔的拧入深度(M5深11mm最大)

10、定子固定螺丝大小及长度请参考图幅推荐。
