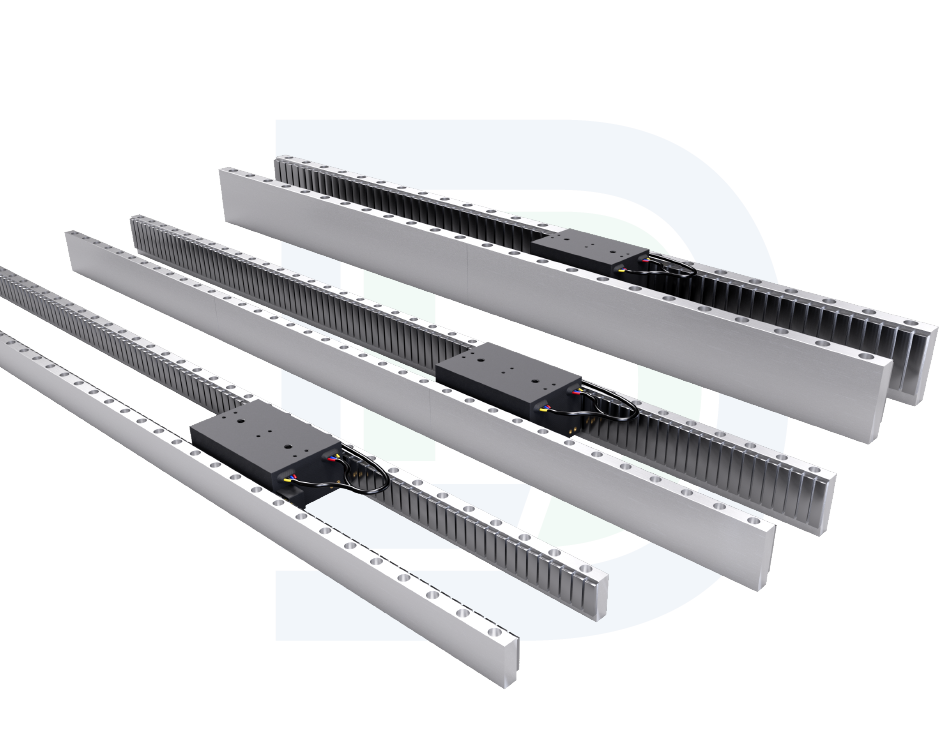

DF系列
双边磁铁型直线电机
DF系列电机自身可消除磁吸引力,避免了单边平板动定子法向吸力对导轨的压力，由此可降低对导轨的要求;具备业界领先的推力密度;动子内置,适合应用于高速贴片、贴标、点胶、激光切割等下轴。
专利产品
ISO9001认证
高性价比
短交期
型号
| 型号 | 持续推力(N) | 峰值推力(N) | 动子长度(mm) | 动定子总宽度(mm) | 动定子总高度(mm) | |
|---|---|---|---|---|---|---|
| DF-MIC98-40-S1 | 110 | 340 | 98 | 89.6 | 40 | 了解更多 |
| DF-MIC98-55-S1 | 185 | 530 | 98 | 93.6 | 55 | 了解更多 |
| DF-MIC98-75-S1 | 260 | 800 | 98 | 100 | 75 | 了解更多 |
| DF-MIC182-40-S1 | 210 | 680 | 182 | 89.6 | 40 | 了解更多 |
| DF-MIC182-55-S1 | 360 | 1060 | 182 | 93.6 | 55 | 了解更多 |
| DF-MIC182-75-S1 | 500 | 1600 | 182 | 100 | 75 | 了解更多 |
| DF-MIC266-40-S1 | 310 | 940 | 266 | 89.6 | 40 | 了解更多 |
| DF-MIC266-55-S2 | 510 | 1600 | 266 | 93.6 | 55 | 了解更多 |
| DF-MIC266-75-S1/S2 | 700 | 2200 | 266 | 100 | 75 | 了解更多 |

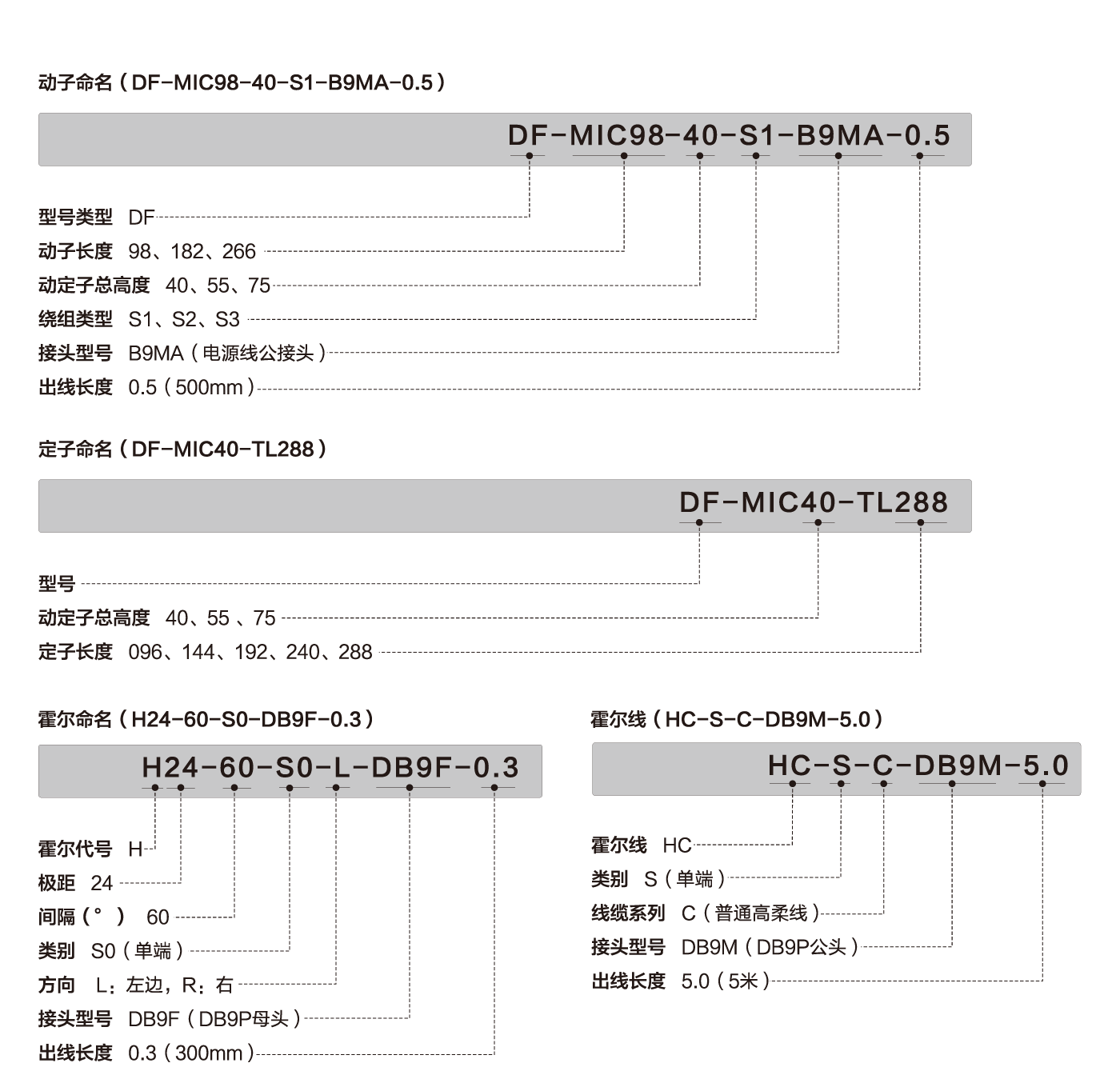

命名规则
The naming rules
注意事项
Use notes
1、动子默认0.5米散线出货:
2、动力电缆线外径7.5mm Min，Hall电缆线外径4.5mm MAX;3、电缆线连接采用接插式，电缆长度随客户制定，需单独定购;动力线电缆线型号:PC-C-07-04-B9FA-5.0Hall电缆线型号:HC-S-C-DB9M-5.0
4、Hall为可选择部件，需单独订购，型号:H24-60-S0-L-DB9F-0.3;5、动力电缆及Hall电缆靠近接头部分需固定，运动过程中接头部分不允许受力;6、动力电缆静态弯曲半径:R15mm Min;动态弯曲半径R50mm Min，
Hall电缆静态弯曲半径:R8mm Min;动态弯曲半径R40mm Min，
7、MIC系列极距:24mm(N-N)
8、长行程时建议优先采用长的定子拼接;
9、注意动子螺丝孔的拧入深度(M4深11mm最大)
10、定子固定螺丝大小及长度请参考图幅推荐。
