DF-MIC98-55-S1

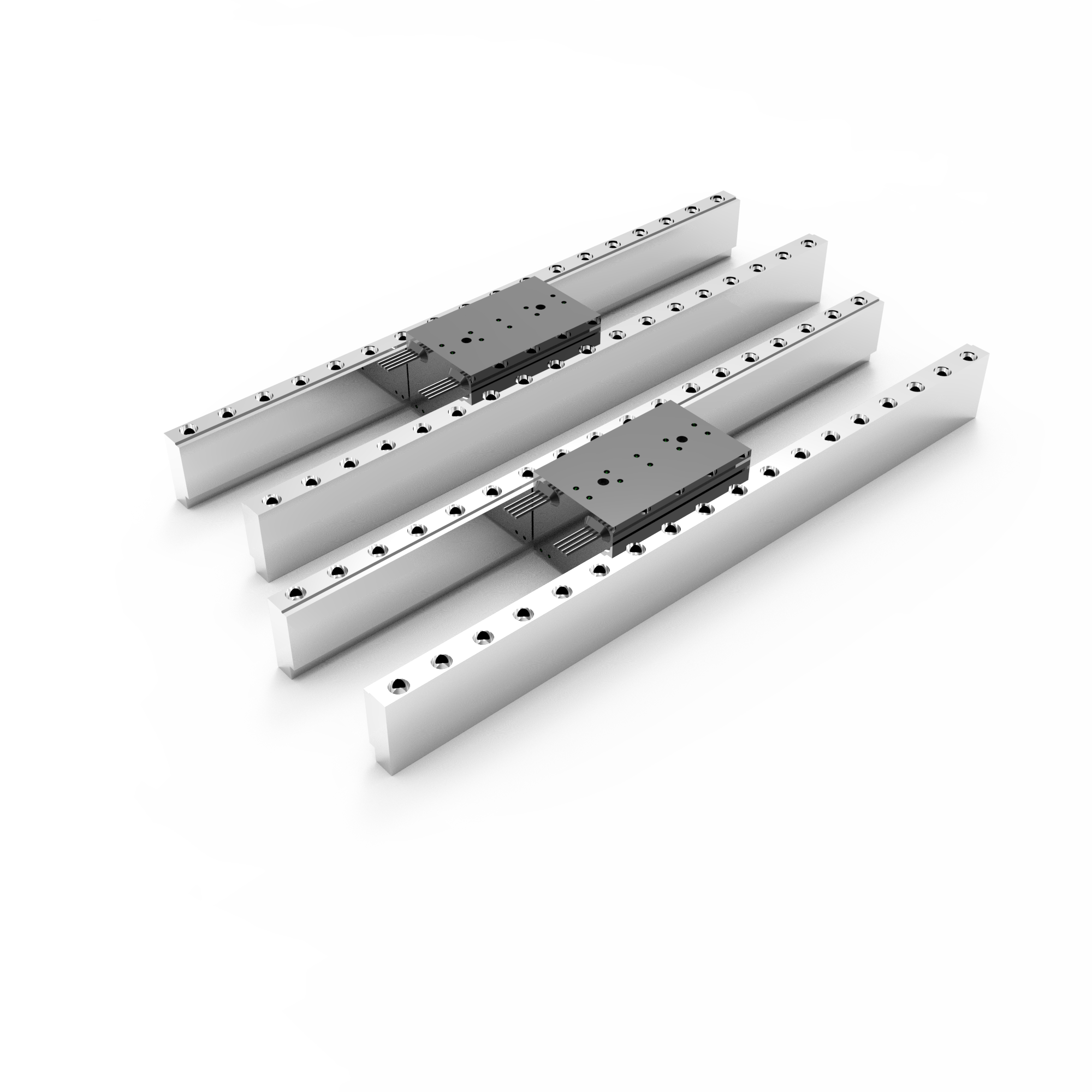

DF-MIC98-40-S1双边磁铁型直线电机：持续推力185N，峰值推力530N，动定子总宽度98mm。自身可消除磁吸引力，避免了单边平板动定子法向吸力对导轨的压力，由此可降低对导轨的要求；具备业界领先的推力密度；动子内置，适合应用于高速贴片、贴标、点胶、激光切割等下轴。 自身可消除磁吸引力，避免了单边平板动定子法向吸力对导轨的压力，由此可降低对导轨的要求；具备业界领先的推力密度;动子内置,适合应用于高速贴片、贴标、点胶、激光切割等下轴。持续推力110N，峰值推力340N，动定子总宽度89.6mm。
专利产品
ISO9001认证
高性价比
短交期
型号

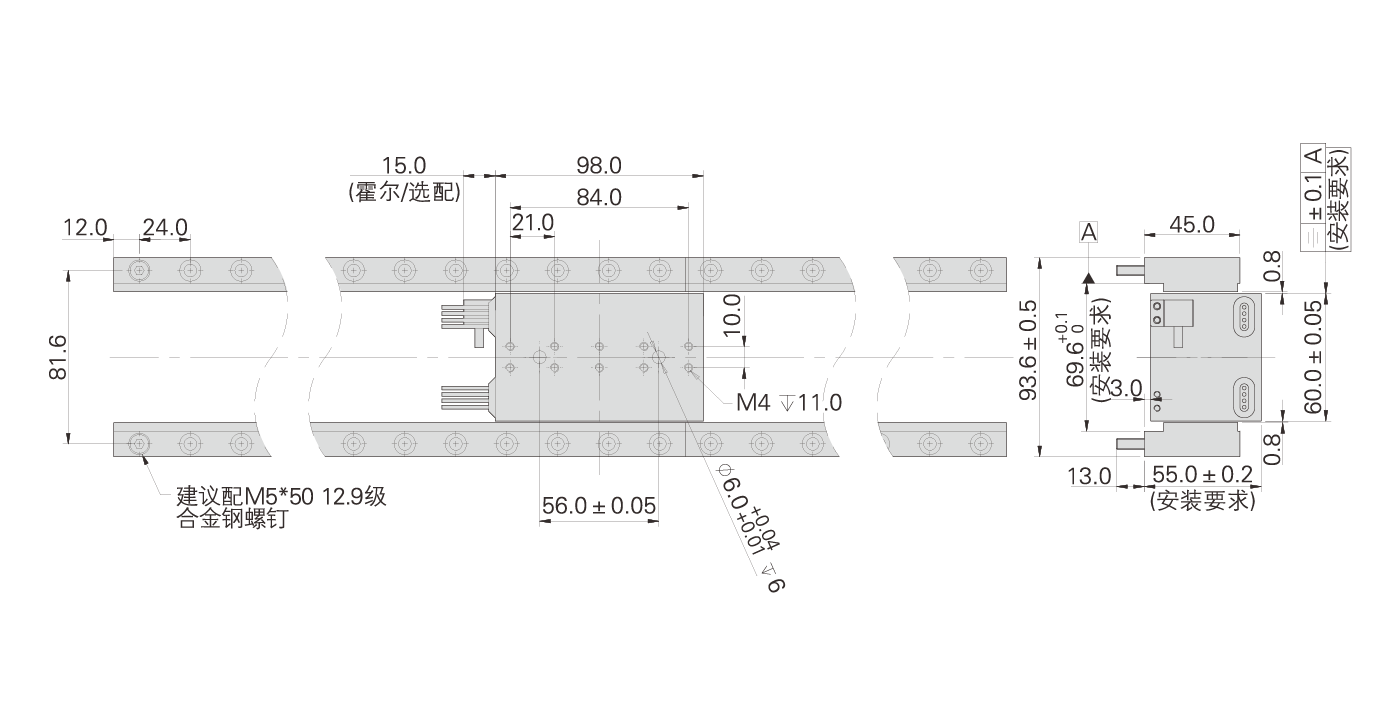

尺寸图
规格参数
| 性能名称 | 单位 | 性能参数 |
|---|---|---|
| 峰值推力 | N | 530 |
| 持续推力 | N | 185 |
| 电机常数@Tmax | N/√w | 18.5 |
| 绕组代码 | S1 | |
| 峰值电流 | Arms | 26 |
| 持续电流 | Arms | 7.1 |
| 最大持续续耗功率 | W | 100 |
| 电阻 | Ohms L-L | 1.1 |
| 电感 | MhL-L | 5.0 |
| 反向电动势 | Vpeak/s L-L | 21.3 |
| 推力常数 | N/Arms | 26.1 |
| 电气时间常数 | ms | 4.6 |
| 最大端电压 | Vdc | 540 |
| 吸引力 | KN | 0 |
| 动子重量 | Kg | 1.7 |
| 定子型号 | DF-MIC55-TL*** | |
| 定子重量 | Kg/m | 9.6 |
| 定子可选择长度 | mm | 096/144/192/240/288 |
| 极距(360°) | mm | 24 |
备注:Hal组件为可选部件
